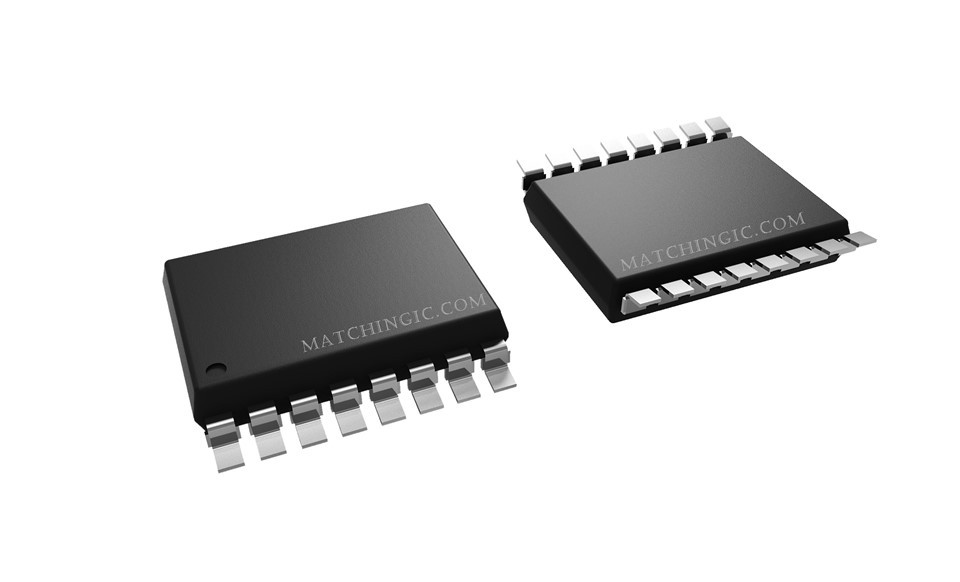

MAX14430EAEE+T

● Isolert SPI-grensesnitt

● Feltbusskommunikasjon for industriell automasjon

● Isolert RS-485/RS-422, CAN

● Batteristyring

● Medisinske systemer

MAX14430/MAX14431/MAX14432 er raske, laveffekt, 4-kanals digitale galvaniske isolatorer som bruker Maxims proprietære prosessteknologi. Disse enhetene overfører digitale signaler mellom kretser med forskjellige effektdomener mens de bruker så lite som 0,58mW per kanal ved 1Mbps med en 1,8V-forsyning. MAX14430–MAX14432 har en isolasjonsvurdering på 3kVRMS (QSOP-pakke) eller 3,75kVRMS (smal SOIC-pakke) i 60 sekunder. For programmer som krever 5 kVRMS isolasjon, se MAX14434- MAX14436.

MAX14430–MAX14432-familien tilbyr alle tre mulige enveis kanalkonfigurasjoner for å imøtekomme alle 4-kanaldesign, inkludert SPI, RS-232, RS-485 og digitale I/O-applikasjoner. Utgangsaktivering for A-siden av MAX14431R/S/U/V er aktiv-lav, noe som gjør dem ideelle for å isolere en port på en delt SPI-buss siden CS-signalet direkte kan aktivere MISO-signalet på isolatoren. Alle andre enheter i familien har den tradisjonelle aktiv-høy-aktiveringen.

Enheter er tilgjengelige med en maksimal datahastighet på enten 25 Mbps eller 200 Mbps og med utganger som enten er standard-høy eller standard-lav. Standard er tilstanden utgangen antar når inngangen enten ikke er strømførende eller er åpen. Se bestillingsinformasjon og produktvelgerveiledning for suffikser knyttet til hvert alternativ. Uavhengige 1,71V til 5,5V forsyninger på hver side av isolatoren gjør også enhetene egnet for bruk som nivåoversettere.

MAX14430–MAX14432 er tilgjengelig enten i en 16-pinne SOIC-pakke med smal kropp med 4 mm kryp og klaring, eller i en mindre 16-pinne QSOP-pakke med 4 mm kryp og klaring. SOIC-pakkematerialet har en minimum komparativ sporingsindeks (CTI) på 600, som gir den en gruppe I-vurdering i krypetabellen. QSOP-pakkematerialet har en minimum CTI på 400, som gir den en gruppe II-vurdering i krypetabellen. Alle enheter er klassifisert for drift ved omgivelsestemperaturer på -40 grader til +125 grader.
