VOW3120

VOW3120 skiller seg ut som en høyytelses optokoblerportdriver med funksjoner skreddersydd for de strenge kravene til industrielle applikasjoner.

Sende bookingforespørsel

Beskrivelse

Tekniske parametere

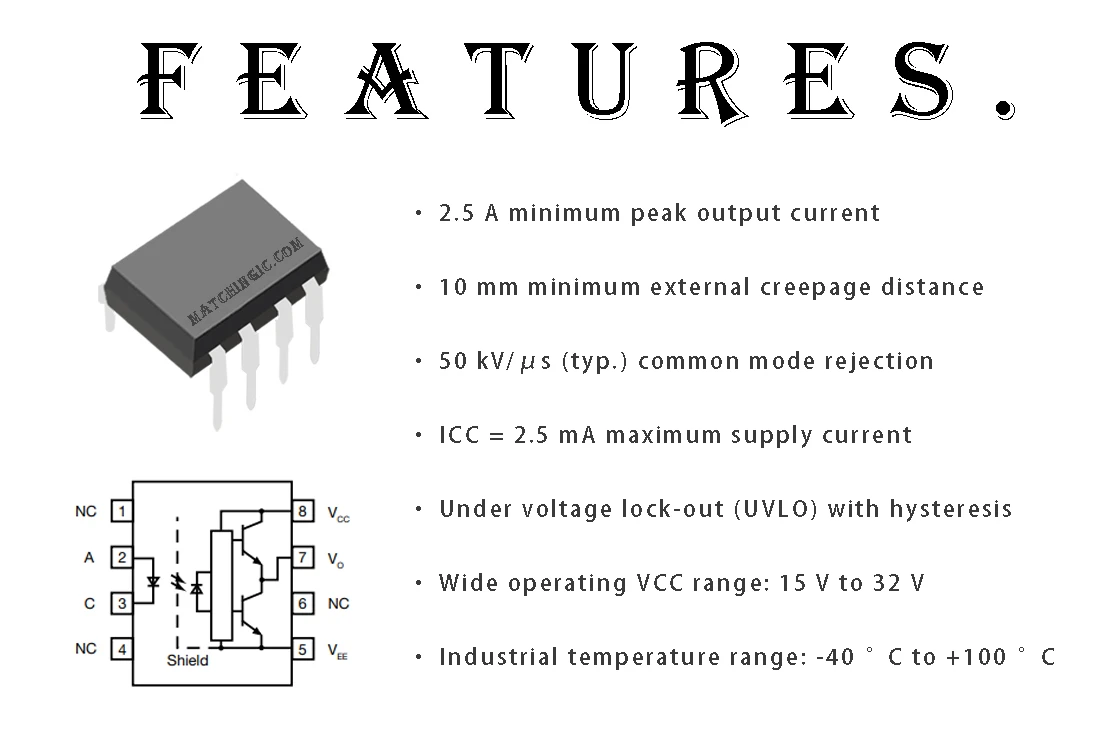

VOW3120 optocoupler gate driver tilbyr en overbevisende løsning for industrielle applikasjoner, med en robust minimum topp utgangsstrøm på 2,5 A, en sikkerhetsorientert 10 mm minimum ekstern krypeavstand, og en imponerende 50 kV/μs felles modus avvisning. Med en lav maksimal forsyningsstrøm på 2,5 mA, underspenningssperre med hysterese, og et bredt driftsspenningsområde fra 15 V til 32 V, sikrer VOW3120 effektiv og pålitelig portstyring. I tillegg forbedrer dets utvidede industrielle temperaturområde på -40 grader til +100 grader dets egnethet for ulike og utfordrende driftsmiljøer.

product-1103-735

Relaterte produkter:

Mfr Part	VOW3120	LØFT3120-X001	VOW3120-X017T
Beskrivelse	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER
Lager	50000	50000	50000
Produktstatus	Aktiv	Aktiv	Aktiv
Teknologi	Optisk kobling	Optisk kobling	Optisk kobling
Antall kanaler	1	1	1
Spenning - Isolasjon	5300 Vrms	5300 Vrms	5300 Vrms
Vanlig modus forbigående immunitet (min)	25kV/μ	25kV/μ	25kV/μ
Forplantningsforsinkelse tpLH / tpHL (maks.)	500 ns, 500 ns	500 ns, 500 ns	500 ns, 500 ns
Pulsbreddeforvrengning (maks.)	300ns	300ns	300ns
Strøm - Utgang høy, lav	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A
Strøm - topputgang	2.5A	2.5A	2.5A
Spenning - Forover (Vf) (Typ)	1.36V	1.36V	1.36V
Nåværende - DC Forward (Hvis) (Maks)	25 mA	25 mA	25 mA
Spenning - Utgangsforsyning	15V ~ 32V	15V ~ 32V	15V ~ 32V
Driftstemperatur	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Pakke / Etui	DIP8(9.0mm)	DIP8(9.0mm)	SMD8(9.0mm)
Pakke	Rør	Rør	Tape & Reel (TR)

APPLIKASJONER:

• Industrielt sveiseutstyr

• Motordrev

• Industrielle omformere

• Kommersielle og private solcelle-omformere

• Vindgenerator invertere

• EV og plug-in HEV-ladere

BESKRIVELSE:

VOW3120 består av en infrarød lysdiode som er optisk koblet til en integrert krets med et utgangstrinn. Denne optokobleren er ideell for å drive kraft-IGBT-er og MOSFET-er som brukes i motorkontroll- og omformerapplikasjoner. Det høye driftsspenningsområdet til utgangstrinnet gir drivspenningene som kreves av portstyrte enheter. Spenningen og strømmen som leveres av denne optokobleren gjør den ideell for direkte kjøring av IGBT-er med klassifiseringer på opptil 1200 V/100 A. For IGBT-er med høyere klassifisering kan VOW3120 brukes til å drive et diskret effekttrinn som driver IGBT-porten.

VOW3120 gir høyere isolasjon for applikasjoner som opererer ved høyere arbeidsspenninger og eller høyere forurensningsgradskriterier. Høyere VIORM, VIOTM, krype- og klaringsavstander gjør VOW3120 ideell for mange industrielle kontroll- og kraftkonverteringsapplikasjoner.
