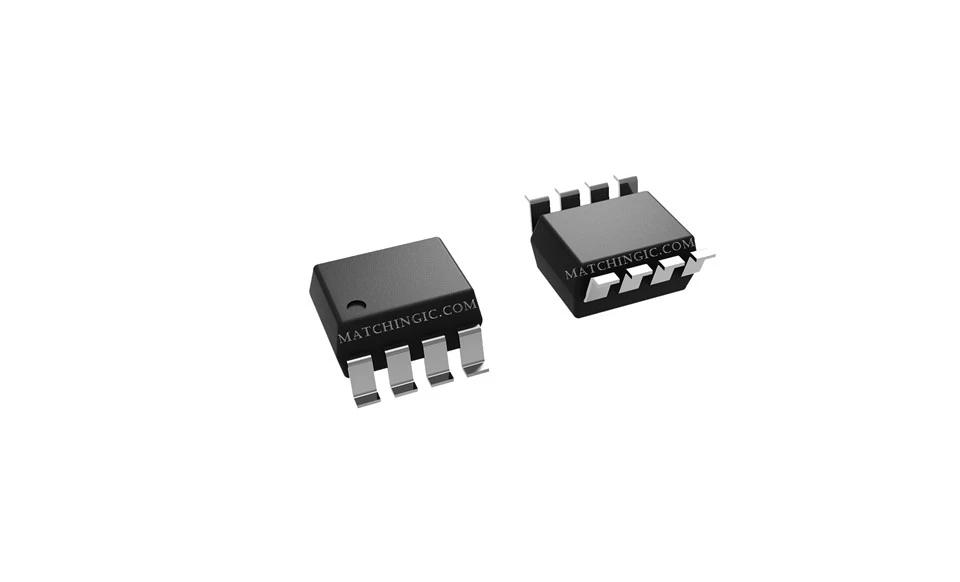

Fotokobler Logic Gate FOD0710R2
Beskrivelse
Tekniske parametere
Relaterte produkter:
|
Mfr Part |
FOD0708 |
FOD0708R1 |
FOD0708R1V |
FOD0708R2 |
FOD0708R2V |
FOD0708V |
|
Lager |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
|
Produktstatus |
Aktiv |
Aktiv |
Aktiv |
Aktiv |
Aktiv |
Aktiv |
|
Antall kanaler |
1 |
1 |
1 |
1 |
1 |
1 |
|
Spenning - Isolasjon |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
|
Vanlig modus forbigående immunitet (min.) |
25kV/μs |
25kV/μs |
25kV/μs |
25kV/μs |
25kV/μs |
25kV/μs |
|
Inndatatype |
DC |
DC |
DC |
DC |
DC |
DC |
|
Utgangstype |
Totempæle |
Totempæle |
Totempæle |
Totempæle |
Totempæle |
Totempæle |
|
Strøm - Utgang / Kanal |
2 mA |
2 mA |
2 mA |
2 mA |
2 mA |
2 mA |
|
Datahastighet |
15 MBd |
15 MBd |
15 MBd |
15 MBd |
15 MBd |
15 MBd |
|
Forplantningsforsinkelse tpLH / tpHL (maks.) |
60ns, 60ns |
60ns, 60ns |
60ns, 60ns |
60ns, 60ns |
60ns, 60ns |
60ns, 60ns |
|
Spenning - Forover (Vf) (Typ) |
1.45V |
1.45V |
1.45V |
1.45V |
1.45V |
1.45V |
|
Nåværende - DC Forward (Hvis) (Maks) |
20mA |
20mA |
20mA |
20mA |
20mA |
20mA |
|
Spenning - Forsyning |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Driftstemperatur |
-40 grader ~ 100 grader |
-40 grader ~ 100 grader |
-40 grader ~ 100 grader |
-40 grader ~ 100 grader |
-40 grader ~ 100 grader |
-40 grader ~ 100 grader |
|
Pakke / Etui |
SOP8(3,9x1,27) |
SOP8(3,9x1,27) |
SOP8(3,9x1,27) |
SOP8(3,9x1,27) |
SOP8(3,9x1,27) |
SOP8(3,9x1,27) |
|
Pakke |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Søknads:
• Linjemottakere
• Utskifting av pulstransformator
• Utgangsgrensesnitt til CMOS-LSTTL-TTL
• Analog kobling med bred båndbredde
Generell beskrivelse:
FOD0721/0720/0710-familien bruker patentert coplanar emballasjeteknologi, Optoplanar® og optimert IC-design for å garantere minimum 20kV/μs Common Mode Noise Rejection (CMR) rating.
Disse høyhastighets logiske portoptokoblerne består av en høyhastighets AlGaAs LED drevet av en CMOS IC koblet til en CMOS-detektor IC, bestående av en integrert fotodiode, en høyhastighets transimpedansforsterker og en spenningskomparator med en utgangsdriver. CMOS-teknologien koblet til den høye effektiviteten til LED oppnår lavt strømforbruk samt svært høy hastighet (40 ns forplantningsforsinkelse, 6 ns pulsbreddeforvrengning).
Disse enhetene er tilgjengelige i en kompakt 8-pin small outline-pakke.
Populære tags: fotokobler logisk gate fod0710r2, Kina fotokobler logisk gate fod0710r2 produsenter, leverandører
